Stecker runter gerutscht (PC MT 14)

Bei meinem PC MT 14 hat sich der Einschalter geloest. Beim wieder festmachen, habe ich aus Versehen die beiden Kabel (Ein-Ausschalter =Schwarz/Weiss - Aufschrift ATX SW und die LED = Gruen/Weiss - Aufschrift Power-LED) vom F-Panel runtergezogen. Da es aus Versehen passiert ist, weiss ich natuerlich nicht wie die drauf gehoeren.
Das F-Panel hat zwei Reihen Stifte (jeweils Links nach Rechts)
Board-Rand: Leer 1 2 3 4 5 6
zweite Reihe: 1 2 3 4 5 6 7

Der Rechner: PC MT 14 / Typ MT8012 / Board H61H2-LM3 V1.2
Wer kann mir sagen wie ich die Kabel aufstecken muss. Danke
Gruss Matthias

2 AKZEPTIERTE LÖSUNGEN

Akzeptierte Lösungen
Scientist
Nachricht 16 von 19
214 Aufrufe
Nachricht 16 von 19
214 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)




Edit:  @Major_Tom

Ich glaube dass die Pin-Nummerierung auf dem Foto nicht richtig ist.

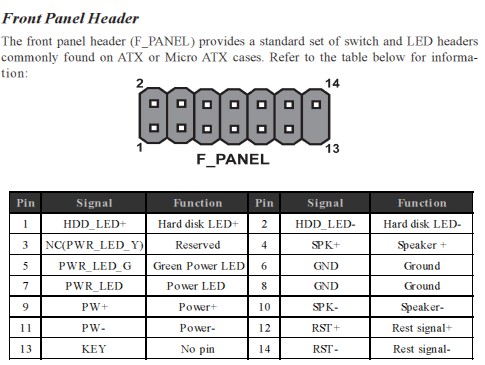

Medion_2.jpgAuschnitt MB von @MKG
















Hallo zurück,

da glaubst Du ganz richtig, siehe Ausschnitt aus dem MB Manual...



Viele Grüße



Major ToM

MEDION AG - A Lenovo Company • Web: www.medion.de • Community: community.medion.com • Facebook: www.facebook.com/MEDIONDeutschland


Bitte belohne hilfreiche Antworten mit Kudos und markiere die beste Antwort/Lösung mit Als Lösung akzeptieren.
Superuser
Nachricht 17 von 19
213 Aufrufe
Nachricht 17 von 19
213 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)

@Major_Tom

Dann hat das Rätselraten ja ein Ende! Smiley (überglücklich)  Warum nicht gleich so?  Smiley (zwinkernd)



Gruss, daddle





@MKG



Also aussen auf:

Pin 9  PWR Switch (+) (egal)

Pin 11 PWR Switch (-) (egal)

Pin 5 PWR LED  (-)

Pin 7 PWR LED  (+)

Pin 1 HDD  LED  (+) oben quer zur Längsrichtung,

damit innen auf:

Pin 2 HDD LED  (-



So, ich denke mit unseren Tipps  im Gegensatz zu deiner Äusserung in Post 10 kannst Du jetzt doch eine Menge mit diesen verifizierten Tipps anfangen. Viel Erfolg.



Bitte markiere noch die helfenden Beiträge mit Kudos und mit " Thread gelöst" oder so ähnlich. Die Buttons dazu sind unter den jeweiligen Beiträgen, die Dir geholfen haben. Mehrfach-Nennungen sind möglich.



Gruss, daddle



Last Edit: Typo



18 ANTWORTEN
Superuser
Nachricht 2 von 19
217 Aufrufe
Nachricht 2 von 19
217 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)

@MKG



Vermutlich dürfte es so belegt sein:






Aber nenne zur Sicherheit nochmal die MSN-Nummer (evtl. unten auf Bodenblech od. hinten auf dem Gehäuse).

Dann kann @Andi (Bitte) das zur Sicherheit nochmal mit der Datenbank abgleichen.



Gruss, daddle



MKG
New Voice
Nachricht 3 von 19
214 Aufrufe
Nachricht 3 von 19
214 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)

Auf dem Bodenblech steht folgendes: Hab mal ein Bild gemachtMedion.jpg

MKG
New Voice
Nachricht 4 von 19
212 Aufrufe
Nachricht 4 von 19
212 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)

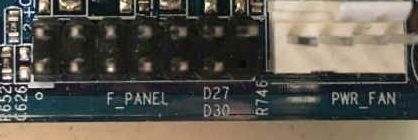

Das ist das F-Panel


Superuser
Nachricht 5 von 19
200 Aufrufe
Nachricht 5 von 19
200 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)

@MKG



Das ist ein 14-Pin Block, vermutlich sind die ersten 5 Reihen (von re. ab Markierung innen 2, aussen dicker weisser Strich und kl. Kreis)   die mit der dem Diagramm entsprechender Belegung auf Pin 1 -10.



Dann müssten die Pin von re. auf der Boardkante 1 3 5 7 9 11 u.13 (ohne Pin) sein, und die innenliegenden Pins entsprechend 2 4 6 8 10 12 u. 14 (ohne Gewähr, aber wahrscheinlich),

auch wenn Kontakt 10 einen Pin aufweist, der unbelegt sein dürfte. Eine Links-Verschiebung um 2 Pin-Reihen liegt glaube ich nicht vor, denn bei deinem Board hat der fehlende Pin eine ungerade Nummer 13; in der F-Panel Grafik aber ist der fehlende Pin10 ein Pin mit gerader Nummerierung.



Die Art-Nr.: 10018405 (= MSN) sagt es ist ein  >  PC Medion Akoya E2039 E / 8818 EU mit dem Mainboard -> ECS H61H2-LM3

So nun "Warten auf @Andi ". Aber laut der Login-Liste ist zur Zeit kein Medion-Moderator online.

Also Geduld.



Gruss, daddle



Edit:

 Hier noch ein Link  -> https://www.google.com/search?q=F-Panel+Belegung&tbm=isch&source=iu&ictx=1&fir=q2Uph9CyIHVzJM%253A%2...:

MKG
New Voice
Nachricht 6 von 19
183 Aufrufe
Nachricht 6 von 19
183 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)

Das hatte ich ja schon gepostet. Auf dem Board steht: Board H61H2-LM3 V1.2

Und noch ne Frage: Beim Schalter ist es wohl egal welche Farbe + oder - ist.
Aber bei der LED sicherlich nicht; LED = Gruen/Weiss - Aufschrift Power-LED
Was ist nun plus: Gruen oder das Weisse Kabel.
Danke fuer die Kommentare bisher. Bin angenehm ueberrascht.

mfg Matthias

Superuser
Nachricht 7 von 19
179 Aufrufe
Nachricht 7 von 19
179 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)


@MKG  schrieb:


Das F-Panel hat zwei Reihen Stifte (jeweils Links nach Rechts)
Board-Rand: Leer 1 2 3 4 5 6
zweite Reihe: 1 2 3 4 5 6 7


@MKG

Wir müssen auf den Moderator warten, der in der Datenbank nachsehen kann.

Aber deine Nummerierung ist wahrscheinlich falsch. Doppelpfosten-Stecker sind paarweise nummeriert, also

Pin von der Markierungsseite 2 aus nummeriert, also vom Rand gesehen von links nach rechts:

Board-Innen:    2 4 6 8 10 12 14

Board-Rand:    1 3 5  7  9  11 13 (ohne Pin)



Gruss, daddle





Advisor
Nachricht 8 von 19
167 Aufrufe
Nachricht 8 von 19
167 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)

@MKG,

sieht gleich aus: Hat aber eine andere Nummer

https://www.google.com/url?sa=i&rct=j&q=&esrc=s&source=images&cd=&cad=rja&uact=8&ved=2ahUKEwiGp52P4K...

Tschüss-Fishtown

--------------------------------------------------------------------------------------------------------------------------------------------------------
Alles was man lange genug, konsequent mit System durchführt,führt zwangsläufig zum Erfolg.
Superuser
Nachricht 9 von 19
159 Aufrufe
Nachricht 9 von 19
159 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)

@Fishtown

Gut gemacht; der F_Panel Anschluss und die Beschriftungen daneben sowie der 4 Pol PWR_Fan Anschluss passen. Auch die Bezeichnung H61H2-LM3 V1.2  sind ja die Endziffern  des Lenovo-Boards, nur in Version 1.2. Da dürften die Anschlüsse wirklich passen.



@MKG

Allerdings ist die Pin Belegung anders verteilt als in meinem ersten Versuch der Annäherung.

Habe mal versucht die Pin-Belegung nach dem Foto von @Fishtown aufzuschreiben:



Von li. Reihe  Board-Innen:   2  4  6  8 10 12 14

Von li. Reihe  Board-Rand:    1  3  5  7   9  11 13 (ohne Pin)



Pin 1 + 2     HDD LED        rot an Pin 1(aussen), weiss an Pin 2  (innen)

Pin 3 + 7     PWR LED       weiss (-)  an Pin 3, grün (+) an Pin 7 (Pin 5 frei)

Pin 9 +11    PWR Switch    blau  an Pin  9,  weiss an Pin 11

Pin 12 +14  LED Reset     weiss an Pin12, rosa  an  Pin 14



Vorausgesetzt deine Anschlusskabel-Farben sind wie im Foto. Bei der Power-LED passt es ja schon.



Gruss, daddle





MKG
New Voice
Nachricht 10 von 19
95 Aufrufe
Nachricht 10 von 19
95 Aufrufe

Re: Stecker runter gerutscht (PC MT 14)

Hallo zusammen,
danke fuer die Antworten. Ich konnte mich gestern leider den ganzen Tag nicht anmelden. Nach dem Login hat der Browser gesponnen - egal, nun bin ich ja da.
Ich kann mit der Hilfe nicht wirklich was anfangen, weil ich andere Kabelfarben habe und die Stecker sind jeweils nur 2polig ohne Leerpin - d.h. ich kann nur direkt nebeneinander liegende Stifft erreichen.
Ein-Ausschalter =Schwarz/Weiss - Aufschrift ATX SW  - den koennte ich ja auf 9/11 stecken
LED = Gruen/Weiss - Aufschrift Power-LED - der ist auch nur 2 polig (ohne Leerpol) damit kann ich den auf 7+5 oder auf 5+3 stecken.

Gruss Matthias
