Ersatzteil (Schalter) für das Akoya S6214T

Hallo zusammen,

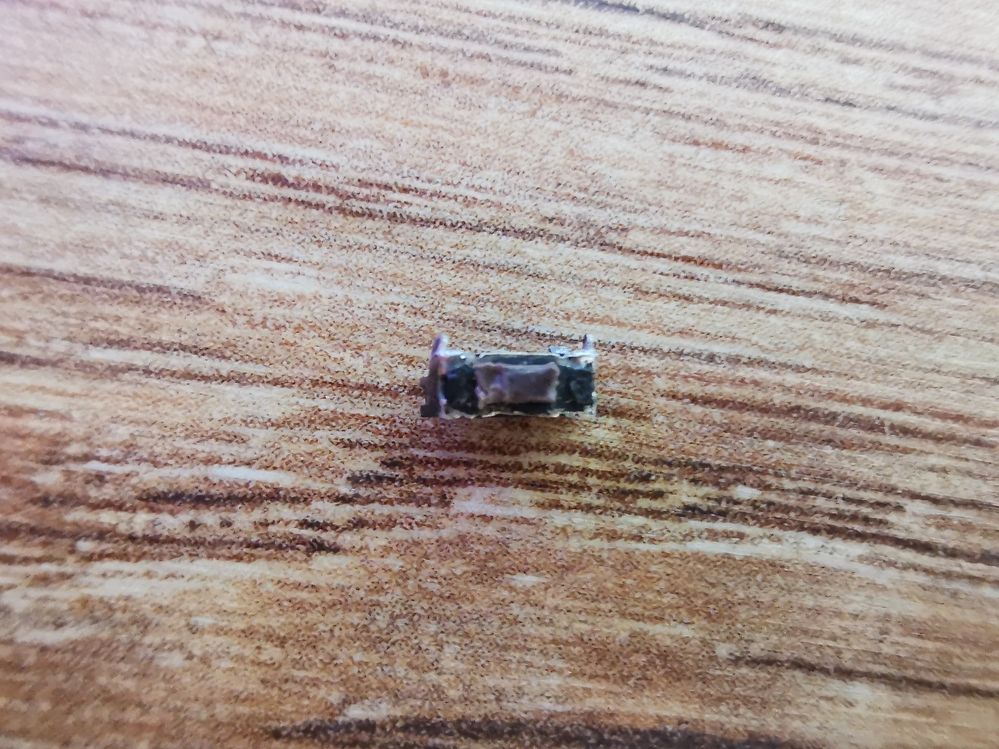

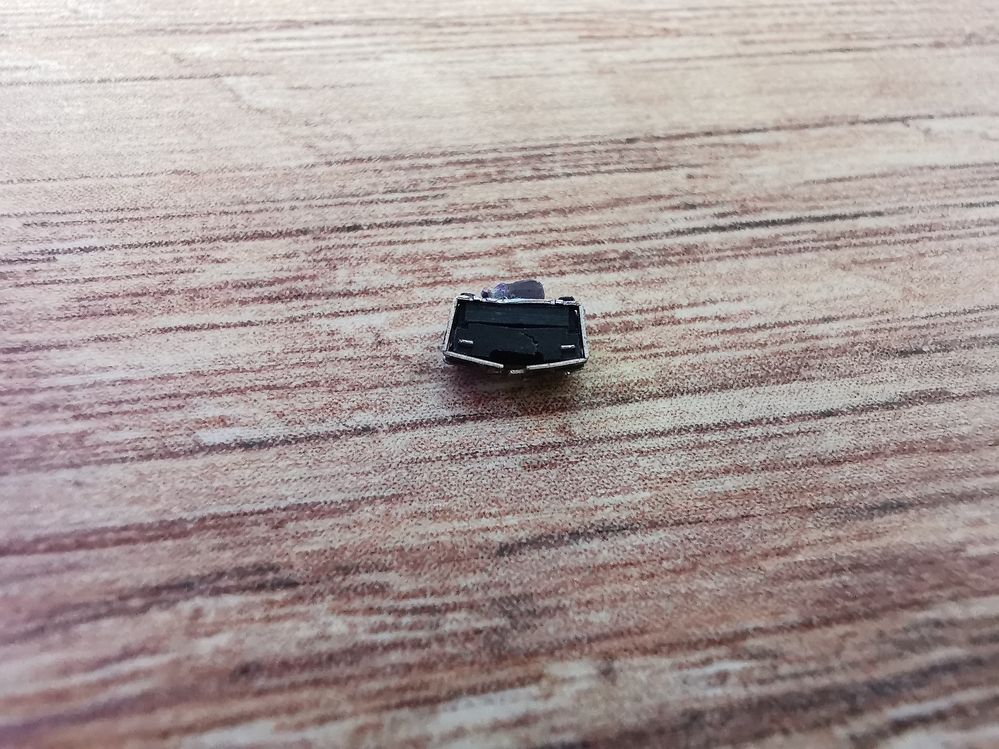

ich habe das Problem das der Einschalter komplett defekt ist. Ich habe das Gerät auseinander gebaut und der Schalter lag komplett lose rum. Weiß jemand welcher Schalter das ist bzw. welches ich als Ersatzteil kaufen kann?

Ich wollte auch den Laptop überbrücken, aber ohne Erfolg. Weiß jemand woran das liegen kann?

IMG_20200502_124959.jpgIMG_20200502_135547.jpgIMG_20200502_135558.jpgIMG_20200502_135618.jpg



14 ANTWORTEN 14
daddle
Superuser
Nachricht 2 von 15
4.469 Aufrufe
Nachricht 2 von 15
4.469 Aufrufe

@abcund6



Was heisst der Schalter lag lose herum? In der Basis oder im Tabletteil? Die Bilder sind erst vermutlich Montag freigegeben, sodass wir die noch nicht sehen können.



Hier ist ein Link zur Ersatzteilliste. Aber Schalter und solche Kleinteile gibt es nicht lose, bei keinem Gerät. Dafür musst Du das Convertible an den Medion-Service einschicken.

Und nenne bitte die MSN-Nummer; diese steht auf dem NB Boden. Die Ersatzteiliste passt trotzdem. Es ist die Liste für das von Aldi-Süd vertriebene gleiche Modell.



Gruss, daddle

Fishtown
Superuser
Nachricht 3 von 15
4.455 Aufrufe
Nachricht 3 von 15
4.455 Aufrufe

Moin @abcund6

der Beitrag ist schon etwas älter aber du kannst deinen Leidensgenossen "Tobias Claren" ja einmal in dem anderen Foren anschreiben, ob er einen Schalter gefunden hat.

es ist der Ein-/Ausschalter: https://forum.iwenzo.de/medion-s6214t-power-taster-dieses-win-pro-tablet-defekt--t65864.html

Tschüss Fishtown

--------------------------------------------------------------------------------------------------------------------------------------------------------
Alles was man lange genug, konsequent mit System durchführt, führt zwangsläufig zum Erfolg.
abcund6
New Voice
Nachricht 4 von 15
4.448 Aufrufe
Nachricht 4 von 15
4.448 Aufrufe

@FishtownDanke für den Link, allerdings bin ich schon bevor ich hier den Post hier geschrieben habe über das Forum gestoßen und ich glaube die chancen stehen recht schlecht, da er seit 2018 nicht mehr eingeloggt war.

Hab's dennoch versucht 😉



Lieben Gruß



abcund6
New Voice
Nachricht 5 von 15
4.444 Aufrufe
Nachricht 5 von 15
4.444 Aufrufe

@daddleSo wie Fischtown schon richtig ergänzt hat, geht es um den Ein-Auscchalter aus dem Tabletteil.



PS: Die Fotos scheinen freigegeben zu sein.

daddle
Superuser
Nachricht 6 von 15
4.440 Aufrufe
Nachricht 6 von 15
4.440 Aufrufe

@abcund6



Ja, nach den Fotos ist mir das auch klar. Gehörte aber in die anfängliche Fehlerbeschreibung. Wobei der gefundene Link von Fishtown sehr hilfreich ist.



Zum Schalter selber, m.E. nach ist dieser nicht nur mit den zwei hinteren Lötpunkten an den Ecken verbunden, sondern der mittlere hintere Kontakt ist auch mit dem ringförmigen Lötpunt (oberhalb der 5 von SW5601) über einen kurzen Platinenleiter verbunden, wie díe Eckkontakte auch. Gut auf den Fotos von Tobias Claren zu sehen.



Und die Schaltung muss ja im Verbund  mit dem Einschalter an der Basis gesehen werden; wenn es kein Taster wäre würde ich sagen ähnlich einem Wechselschalter im LIchtnetz.

Aber so einfach ist es natürlich nicht.

Beide Schalter geben nur einen Impuls, um an irgendeinem Punkt der Schaltung einen elektronischen Schalter zu triggern, vielleicht sogar einen Reset-Point am Proc, der dann Spannung anlegt und startet, bzw beim eingeschaltetem Gerät diese abtrennt.



Ich denke du kommst nicht um eine neue Platine herum. Ist es das Mainboard im Tablet auf dem der Microtaster oben am Rand sitzt? Vermutlich ja.

Vielleicht kannst Du dir in der Bucht ein Gerät mit defektem Display suchen, und entsprechende Teile tauschen.



Gruss, daddle

Fishtown
Superuser
Nachricht 7 von 15
4.411 Aufrufe
Nachricht 7 von 15
4.411 Aufrufe

Moin @abcund6

hast du auch Maße?

Wie wäre der hier? sieht doch gar nicht so verkehrt aus.

https://www.ebay.de/itm/SMD-mini-micro-Taster-Microtaster-Schalter-3x6x3-5mm-Tablet-Miniatur-MP3-MP4...

Tschüss Fishtown

--------------------------------------------------------------------------------------------------------------------------------------------------------
Alles was man lange genug, konsequent mit System durchführt, führt zwangsläufig zum Erfolg.
abcund6
New Voice
Nachricht 8 von 15
4.352 Aufrufe
Nachricht 8 von 15
4.352 Aufrufe

Danke dafür, der scheint aber etwas zu groß zu sein. Meine Maße sind (L|B|H): ca. 5|2| 3,5 mm



Mit einer Antwort vom Medion-Team kann ich wohl nicht rechnen, oder?



Lieben Gruß

daddle
Superuser
Nachricht 9 von 15
4.338 Aufrufe
Nachricht 9 von 15
4.338 Aufrufe

@abcund6



Abgesehen davon dass die Masse nicht stimmen, es ist auch die Bauart. Bei dem von Fishtown propagierten Schalter stimmt die nicht. Der defekte Schalter war hochkant zu bedienen, der Button an der Schmalseite. Dieser Schalter hat den Button auf der breiteren Seite, und könnte nicht so eingebaut werden dass er im Tablet von der Oberkante des Tablets bedient werden. Von den Anschlüssen ganz zu schweigen. Der alte Schalter hat 3 Anschlüsse, dieser nur 2.



Gruss, daddle

Fishtown
Superuser
Nachricht 10 von 15
4.338 Aufrufe
Nachricht 10 von 15
4.338 Aufrufe

Moin @abcund6

schau mal hier: https://de.aliexpress.com/item/32873390410.html?src=google&src=google&albch=shopping&acnt=494-037-62...

scroll runter dort findest du verschiedene Sätze mit diversen Taster/Schalter für wenig Geld,

irgendeine passt da schon. Tschüss Fishtown

--------------------------------------------------------------------------------------------------------------------------------------------------------
