FAQs zum Mainboard "ECS B860H8-EM"

[#1]

FAQs zum Mainboard "ECS B860H8-EM"

MSN 20072435

• Welche Prozessoren (CPUs) können verwendet werden?

• • LGA1851 socket
  • Arrow Lake-S Intel Core Ultra Prozessoren (65W non K)
  • L3-Cache variiert je nach CPU

• Wie viel Arbeitsspeicher (RAM) kann maximal eingebaut werden?

• Auf dem Mainboard sind 2 Speichersteckplätze vorhanden, die jeweils 32 GB RAM aufnehmen. Die maximale Kapazität beträgt also 64 GB.

  Modul:	288 Pin-DIMM
  Typ:	SDRAM-DDR5
  Takt:	6400 MHz
  Spannung:	1.1 - 1.35 V
  Feature:	Unterstützung für nicht-ECC Un-buffered SDRAM-Speicher

  ⚠️Hinweis⚠️ In den 32-Bit Editionen von Windows Betriebssystemen wird maximal ca. 3,2 GB Speicher erkannt. Nähere Informationen hierzu findest Du auf der Internetseite von Microsoft.
  Solltest Du bisher noch keinen Speicher eingebaut haben, kann Dir dieses Video von MSI weiterhelfen.

• Welche M.2 Karten können verwendet werden?

• Slot	Anbindung	Baugröße	Key(s)	Bemerkung
  1	PCIe 4.0 x4	2280	M Key
  2	PCIe 4.0 x4	2280	M Key

  ⚠️Hinweis⚠️Für die Befestigung benötigst Du eine Schraube mit metrischem M2 Gewinde und einer Länge zwischen 2.5 mm und 3.0 mm. Der Kopf sollte einen Durchmesser von 4 bis maximal 5 mm haben. Sollten die Schrauben im lokalen Fachhandel nicht verfügbar sein, findest Du sie im Online-Handel (sofern nicht im Lieferumfang des Boards vorhanden).

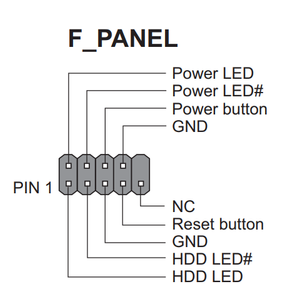

• Wie ist die Front-PIN-Belegung für das Mainboard?

• Die Front-PIN-Belegung kann der Abbildung entnommen werden.


  Achte auf die richtige Polarität, sonst startet der Computer möglicherweise nicht.

• Was bedeuten die LAN Port LEDs?

•

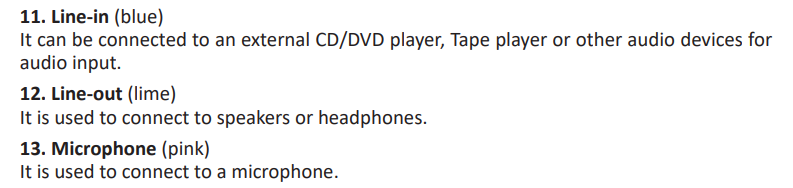

• Wie ist die Belegung der Audio Ports (Rückseite)?

•


  Du kannst die Funktion der Audiobuchsen mit Hilfe der Audiosoftware ändern.

• Welche Steckplätze für Grafikkarten sind vorhanden?

• 1 x PCI-E x16 (Gen5)

• Unterstützt das Board TPM?

• Unterstützung für TPM 2.0 ist vorhanden.

---

Die Informationen in diesem Artikel beziehen sich auf:

• PC ERAZER Bandit P20 (MD 35448) MSN 10025813

• PC ERAZER Bandit P20 (MD 35450) MSN 10025815

• PC ERAZER Bandit P20 (MD 35454) MSN 10025831

• PC ERAZER Bandit P20 (MD 35460) MSN 10025871
• PC ERAZER Bandit P20 (MD 35460) MSN 10025873
• PC ERAZER Bandit P20 (MD 35460) MSN 10026139

• PC ERAZER Bandit P20 (MD 35462) MSN 10025851
• PC ERAZER Bandit P20 (MD 35462) MSN 10025853
• PC ERAZER Bandit P20 (MD 35462) MSN 10025929
• PC ERAZER Bandit P20 (MD 35462) MSN 10026096

• PC ERAZER Bandit P20 (MD 35463) MSN 10025994

• PC ERAZER Bandit P20 (MD 35481) MSN 10025819
• PC ERAZER Bandit P20 (MD 35481) MSN 10026150

• PC MEDION Multiworx E42 (MD 35484) MSN 10025841
• PC MEDION Multiworx E42 (MD 35484) MSN 10026012

• PC ERAZER Bandit P20 (MD 35490) MSN 10025980
• PC ERAZER Bandit P20 (MD 35490) MSN 10026042

• PC ERAZER Bandit P20 (MD 340054) MSN 10025982
• PC ERAZER Bandit P20 (MD 340054) MSN 10026171

ChangeLog:

• 2025-12-05 / Version 2.0
  [edit] body M.2 slot 3 removed
• 2025-10-22
  Initial version
