PC 10012367 ich möchte die Kabel vom Mainboard Gigabyte GA-X58-USB3 anschließen

Ich habe bei einer Versteigerung,den Rechner 10012367 mit dem Mainboard Gigabyte GA-X58-USB-3 ersteigert,

einige Kabel sind nicht angesteckt.

1. BTX sw

2.Power LED.

Wer kann mir weiterhelfen? Eventuell mit einem Foto, die im Internet angezeigten Vorgaben sind zu ungenau.

Über eine Nachricht würde ich mich freuen.

2 AKZEPTIERTE LÖSUNGEN

Akzeptierte Lösungen
Andi
Master Moderator
Nachricht 2 von 4
56.370 Aufrufe
Nachricht 2 von 4
56.370 Aufrufe

Hallo SENKEL2 und herzlich Willkommen in der Community.



Laut unseren Informationen ist im PC 10012367 (Erazer X7312 D) das Mainboard MS7522 verbaut (kein Gigabyte-Board).

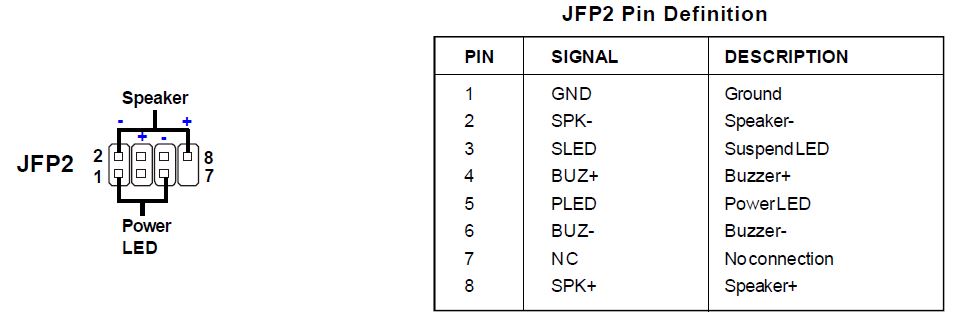

Die Anschlüsse (unten rechts auf dem Board) hätten dann folgende Belegung:







Beste Grüße

Andi


MEDION. LÄUFT BEI MIR.
• Web: www.medion.de • Community: community.medion.com • Facebook: MEDIONDeutschland • Instagram: @medion.de


Bitte belohne hilfreiche Antworten mit Kudos und markiere die beste Antwort/Lösung mit Als Lösung akzeptieren.

Lösung in ursprünglichem Beitrag anzeigen

MarcusC
Tutor
Nachricht 4 von 4
56.348 Aufrufe
Nachricht 4 von 4
56.348 Aufrufe

Hallo @SENKEL2

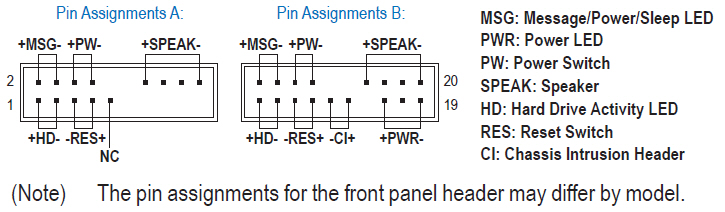

falls in deinem PC von dem Vorbesitzer ein Gigabyte-Board eingebaut worden ist, sind diese Infos von der Gigabyte-Seite ggf. hilfreich für dich:


GA-X58-USB3 (rev. 1.0)
Übersicht: http://www.gigabyte.de/products/product-page.aspx?pid=3571#ov

Handbücher: http://www.gigabyte.de/products/product-page.aspx?pid=3571#manual




Gruß
Marcus

Lösung in ursprünglichem Beitrag anzeigen

3 ANTWORTEN 3
Andi
Master Moderator
Nachricht 2 von 4
56.371 Aufrufe
Nachricht 2 von 4
56.371 Aufrufe

Hallo SENKEL2 und herzlich Willkommen in der Community.



Laut unseren Informationen ist im PC 10012367 (Erazer X7312 D) das Mainboard MS7522 verbaut (kein Gigabyte-Board).



Die Anschlüsse (unten rechts auf dem Board) hätten dann folgende Belegung:







Beste Grüße

Andi


MEDION. LÄUFT BEI MIR.
• Web: www.medion.de • Community: community.medion.com • Facebook: MEDIONDeutschland • Instagram: @medion.de


Bitte belohne hilfreiche Antworten mit Kudos und markiere die beste Antwort/Lösung mit Als Lösung akzeptieren.
CaptainChaot
Superuser
Nachricht 3 von 4
54.256 Aufrufe
Nachricht 3 von 4
54.256 Aufrufe

Hier ist das passende handbuch des MS-7522  Smiley (Zunge)

Mit freundlichen Grüßen

CaptainChaot

Kudos tun nicht weh. 🙂
MarcusC
Tutor
Nachricht 4 von 4
56.349 Aufrufe
Nachricht 4 von 4
56.349 Aufrufe

Hallo @SENKEL2

falls in deinem PC von dem Vorbesitzer ein Gigabyte-Board eingebaut worden ist, sind diese Infos von der Gigabyte-Seite ggf. hilfreich für dich:


GA-X58-USB3 (rev. 1.0)
Übersicht: http://www.gigabyte.de/products/product-page.aspx?pid=3571#ov

Handbücher: http://www.gigabyte.de/products/product-page.aspx?pid=3571#manual




Gruß
Marcus
