⚠️Hinweis⚠️ Beachte, dass in den 32-Bit Editionen von Windows Betriebssystemen maximal ca. 3,2 GB Speicher erkannt werden. Nähere Informationen hierzu findest Du auf der Internetseite von Microsoft.
Welche M.2 Karten können verwendet werden?
Slot
Anbindung
Baugröße
Key(s)
Bemerkung
1
PCIe 4.0 / 3.0 x4, SATA 6Gb/s
2242, 2260, 2280
key M
Anbindung an die CPU Der Einbau von B + M key Kombikarten ist möglich
2
PCIe 3.0 x4
2242, 2260, 2280
key M
Anbindung an den Chipsatz Der Einbau von B + M key Kombikarten ist möglich
⚠️Hinweis⚠️ Für die Befestigung benötigst Du eine Schraube mit metrischem M2 Gewinde und einer Länge zwischen 2,5 mm und 3,0 mm. Der Kopf sollte einen Durchmesser von 4 mm bis maximal 5 mm haben. Sollten die Schrauben im lokalen Fachhandel nicht verfügbar sein, findest Du sie im Online-Handel.

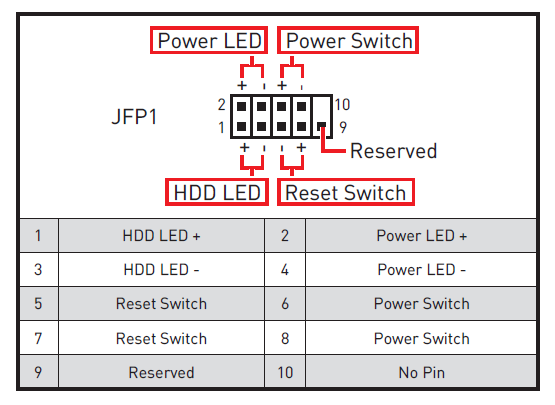

Wie ist die Front-PIN-Belegung für das Mainboard?

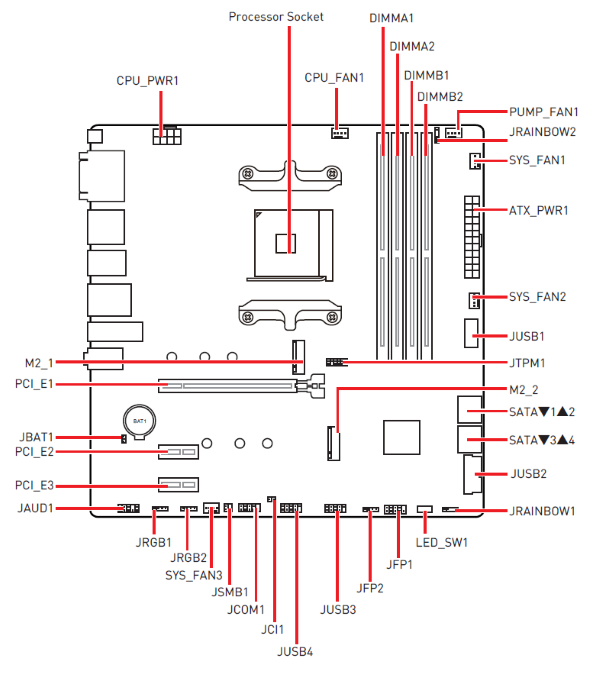

Übersicht der Onboard Komponenten

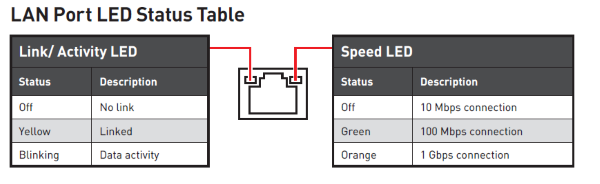

LAN Port LED Status
Welche Onboard-Komponenten sind verbaut?
Audio:
Realtek ALC892 / ALC897 Codec (7.1-Channel High Definition Audio)
LAN:
Realtek RTL8111HN 1Gbps LAN controller
Wireless LAN / Bluetooth:
Intel Dual Band Wireless-AC 3168 Wi-Fi: 802.11 a/b/g/n/ac, dual band (2.4GHz, 5GHz) up to 433 Mbps Bluetooth: Dual Mode Bluetooth 2.1, 2.1+EDR, 3.0, 4.0, BLE 4.2
