FAQ: Spezifikationen Mainboard "MSI B360I Gaming Pro AC".

[#1]

FAQs zum Mainboard MSI B360I Gaming Pro AC

MSN 20065901

• Welche Prozessoren (CPUs) können verwendet werden?

• Intel CPUs der 8 Generation (Coffee Lake) und Pentium Gold / Celerons für den Sockel LGA 1151

• Wieviel Arbeitsspeicher (RAM) kann maximal eingebaut werden?

• Auf dem Mainboard sind 2 Speichersteckplätze vorhanden, die jeweils 16 GB RAM aufnehmen. Die maximale Kapazität beträgt also 32 GB.

  Modul:	288-Pin Dimm
  Typ:	SDRAM DDR4
  Takt:	2666/2400/2133 MHz
  Voltage:	1,2 V
  Feature:	keine ECC-Unterstützung

  Bitte beachte, dass in den 32-Bit Editionen von Windows Betriebssystemen maximal ca. 3,2 GB Speicher erkannt werden. Nähere Informationen hierzu findest Du auf der Internetseite von Microsoft.

• Welche M.2 Karten können verwendet werden?

• Slot	Anbindung	Baugröße	Key(s)	Bemerkung
  1	PCIe 3.0 x4 und SATA	2260, 2280
  2	PCIe 3.0 x4	2260, 2280		Optane ready


  Für die Befestigung benötigst Du eine Schraube mit metrischem M2 Gewinde und einer Länge zwischen 2,5 mm und 3,0 mm. Der Kopf sollte einen Durchmesser von 4 mm bis maximal 5 mm haben. Sollten die Schrauben im lokalen Fachhandel nicht verfügbar sein, findest Du sie im Online-Handel.

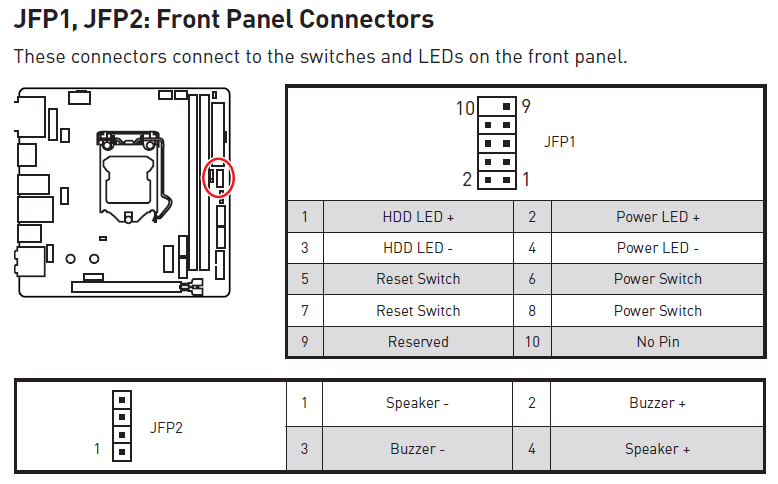

• Wie ist die Front-PIN-Belegung für das Mainboard?

• Die Front-PIN-Belegung kann der Abbildung entnommen werden.

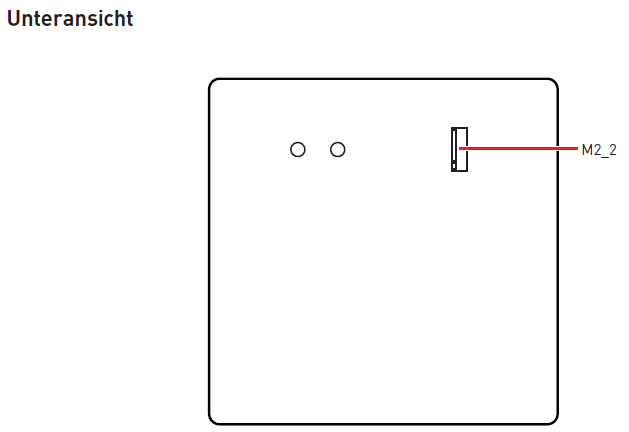

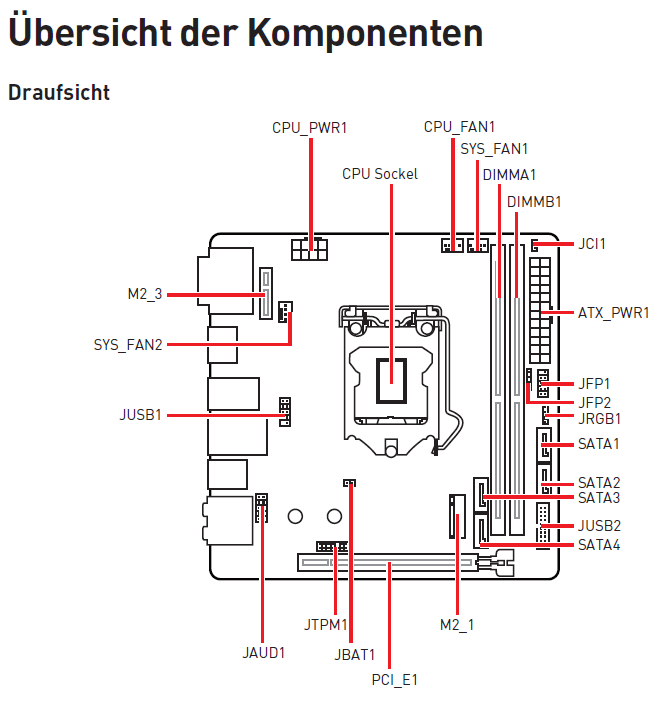

• Übersicht der Onboard Komponenten

•

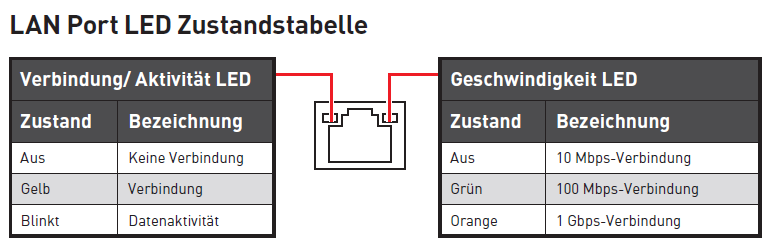

• LAN Port LED Status

•

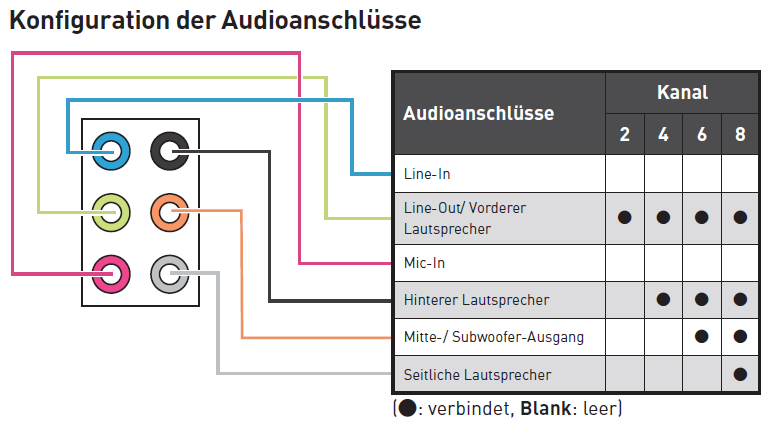

• Belegung der Audio Ports (Rückseite)

•

• Wie kann ich die LED-Beleuchtung ändern?

• MSI stellt dazu die App Mystic Light zur Verfügung, die unter diesem Link heruntergeladen werden kann.

---

Die Informationen in diesem Artikel beziehen sich auf:

• ERAZER X67133 (MD 34547) / D032 MSN 10023228
• ERAZER X67134 (MD 34548) / D033 MSN 10023211
• ERAZER X67135 (MD 34549) / D034 MSN 10023212
• ERAZER X87049 (MD 34551) / D035 MSN 10023213
• ERAZER X87050 (MD 34552) / D036 MSN 10023214
• ERAZER X87051 (MD 34553) / D037 MSN 10023215
• ERAZER X87052 (MD 34554) / D038 MSN 10023216
• ERAZER X87053 (MD 34556) / D039 MSN 10023217
• ERAZER X87054 (MD 34557) / D040 MSN 10023218
• ERAZER X67095 (MD 34346) / C867 MSN 10022817

Review Date: 2021-10-06
