FAQ: Spezifikationen Mainboard "Gigabyte B460M AORUS PRO"

FAQs zum Mainboard Gigabyte B460M AORUS PRO

MSN 20068644

  • Welche Prozessoren (CPUs) können verwendet werden?

    • Unterstützt werden Intel Prozessoren der Generation 10 im Format LGA1200
    • Intel Core i9 CPUs
    • Intel Core i7 CPUs
    • Intel Core i5 CPUs
    • Intel Core i3 CPUs
    • Intel Pentium CPUs
    • Intel Celeron CPUs
  • Wieviel Arbeitsspeicher (RAM) kann maximal eingebaut werden?

  • Auf dem Mainboard sind 4 Speichersteckplätze vorhanden, die jeweils 32 GB RAM aufnehmen. Die maximale Kapazität beträgt also 128 GB.



    Modul: 288-Pin DIMM
    Typ: SDRAM-DDR4
    Takt: 2133/2400/2666/2933 MHz
    Voltage: 1,2
    Feature: keine ECC-Unterstützung



    Bitte beachte, dass in den 32-Bit Editionen von Windows Betriebssystemen maximal ca. 3,2 GB Speicher erkannt werden. Nähere Informationen hierzu findest Du auf der Internetseite von Microsoft.

  • Welche M.2 Karten können verwendet werden?

  • Slot Anbindung Baugröße Key(s) Bemerkung
    1 PCIe 4x 2242, 2260, 2280, 22110 M key MB-Bezeichnung (M2Q_SB)
    2 PCIe 4x, SATA 2242, 2260, 2280 M key MB-Bezeichnung (M2A_SB)
    3   2242   nur WLAN (M2_Wifi)

    Hinweis: Wird der M.2 Port 2 (M2A_SB) mit einer M.2 SATA Karte bestückt, ist der SATA Port 0 ohne Funktion.

    Für die Befestigung benötigst Du eine Schraube mit metrischem M2 Gewinde und einer Länge zwischen 2,5 mm und 3,0 mm. Der Kopf sollte einen Durchmesser von 4 mm bis maximal 5 mm haben. Sollten die Schrauben im lokalen Fachhandel nicht verfügbar sein, findest Du sie im Online-Handel.

  • Wie ist die Front-PIN-Belegung für das Mainboard?

  • Frontpanel BelegungFrontpanel Belegung
    Beachte die richtige Polung, da der Rechner sonst eventuell nicht startet!

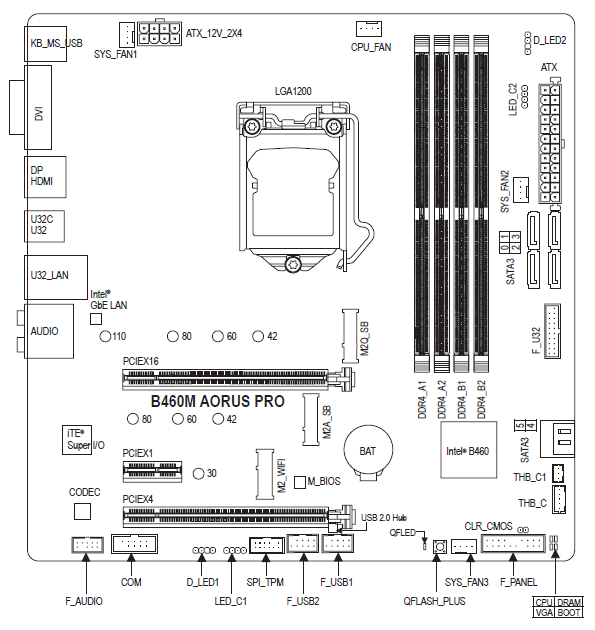

  • Übersicht der Onboard Komponenten

  • Onboard KomponentenOnboard Komponenten

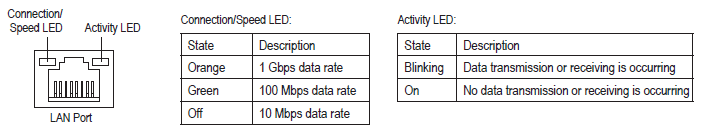

  • LAN Port LED Status

  • lanport.png

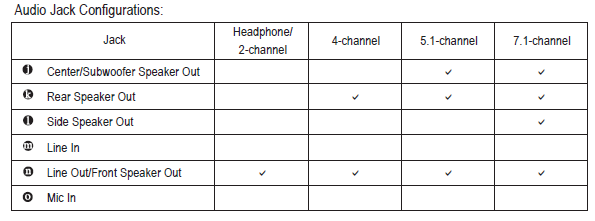

  • Belegung der Audio Ports (Rückseite)

  • audioports.png

    1. Center/Subwoofer Ausgang (Orange)
    2. Rear Speaker Ausgang (Schwarz)
    3. Side Speaker Ausgang (Grau)
    4. Line In Eingang (Blau)
    5. Line Out/Front Speaker Ausgang (Grün)
    6. Mikrofon Eingang (Pink)
