FAQ: Spezifikationen Mainboard "ECS B560H6-EM".

[#1]

FAQs zum Mainboard ECS B560H6-EM

MSN 20069215

• Welche Prozessoren (CPUs) können verwendet werden?

• Es können Intel CPUs der Rocket Lake Serien für den Sockel LGA 1200 verbaut werden.

• Wieviel Arbeitsspeicher (RAM) kann maximal eingebaut werden?

• Auf dem Mainboard sind 4 Speichersteckplätze vorhanden, die jeweils 32 GB RAM aufnehmen. Die maximale Kapazität beträgt also 128 GB.

  Modul:	288-Pin DIMM
  Typ:	SDRAM DDR4
  Takt:	2933 MHz
  Spannung:	1,2 V
  Besonderheit:	keine ECC-Unterstützung

  ⚠️Hinweis⚠️ Beachte, dass in den 32-Bit Editionen von Windows Betriebssystemen maximal ca. 3,2 GB Speicher erkannt werden. Nähere Informationen hierzu findest Du auf der Internetseite von Microsoft.

• Welche M.2 Karten können verwendet werden?

• Slot	Anbindung	Baugröße	Key(s)	Bemerkung
  1	PCIe x4 Gen 4	2242, 2280	M key
  2	PCIe x4 Gen 3	2242, 2280	M key
  3		2230	E key	nur WLAN


  ⚠️Hinweis⚠️ Für die Befestigung benötigst Du eine Schraube mit metrischem M2 Gewinde und einer Länge zwischen 2,5 mm und 3,0 mm. Der Kopf sollte einen Durchmesser von 4 mm bis maximal 5 mm haben. Sollten die Schrauben im lokalen Fachhandel nicht verfügbar sein, findest Du sie im Online-Handel.

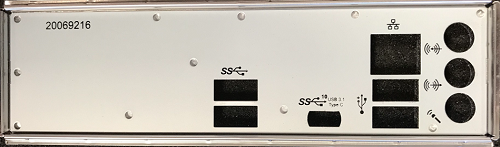

• Anschlüsse auf der Rückseite

• Bezeichnung	Anzahl	Besonderheiten
  USB 2.0	2	Die USB-Ports sind bei diesem Mainboard nicht farblich markiert. Die USB 2.0 Ports befinden sich unterhalb der LAN-Buchse.
  USB 3.2 Gen1	2	Die USB 3.2 Gen1 Type A Ports befinden sich auf der linken Seite der Blende.
  USB 3.2 Gen2	1	Typ-C
  LAN (RJ45)	1
  Klinke Audio (OFC)	3	3,5 mm



---

Die Informationen in diesem Artikel beziehen sich auf:

• PC ERAZER ENGINEER P10 MD 34485 MSN 10024100
• PC ERAZER ENGINEER P10 MD 34485 MSN 10024591

• PC ERAZER ENGINEER X10 MD 34515 MSN 10024147
• PC ERAZER ENGINEER X10 MD 34515 MSN 10024405

• PC ERAZER ENGINEER P10 MD 34585 MSN 10024213
• PC ERAZER ENGINEER P10 MD 34585 MSN 10024864

• PC ERAZER ENGINEER P10 MD 35035 MSN 10024044
• PC ERAZER ENGINEER P10 MD 35035 MSN 10024364
• PC ERAZER ENGINEER P10 MD 35035 MSN 10024479

• PC ERAZER ENGINEER X10 MD 35036 MSN 10024042
• PC ERAZER ENGINEER X10 MD 35036 MSN 10024365
• PC ERAZER ENGINEER X10 MD 35036 MSN 10024565

• PC ERAZER ENGINEER X10 MD 35037 MSN 10024043
• PC ERAZER ENGINEER X10 MD 35037 MSN 10024639

• PC ERAZER ENGINEER P10 MD 35042 MSN 10024051
• PC ERAZER ENGINEER P10 MD 35042 MSN 10024483

• PC ERAZER ENGINEER P10 MD 35043 MSN 10024052
• PC ERAZER ENGINEER P10 MD 35043 MSN 10024612
• PC ERAZER ENGINEER P10 MD 35043 MSN 10024644

• PC ERAZER ENGINEER P10 MD 35046 MSN 10024054
• PC ERAZER ENGINEER P10 MD 35046 MSN 10024629

• PC ERAZER ENGINEER P10 MD 35047 MSN 10024056
• PC ERAZER ENGINEER P10 MD 35047 MSN 10024596

• PC ERAZER ENGINEER P10 MD 35069 MSN 10024092
• PC ERAZER ENGINEER P10 MD 35069 MSN 10024623

• PC ERAZER ENGINEER X10 MD 35071 MSN 10024093
• PC ERAZER ENGINEER X10 MD 35071 MSN 10024327

• PC ERAZER ENGINEER P10 MD 35078 MSN 10024090
• PC ERAZER ENGINEER P10 MD 35078 MSN 10024430
• PC ERAZER ENGINEER P10 MD 35078 MSN 10024569

• PC ERAZER ENGINEER P10 MD 35079 MSN 10024084

• PC ERAZER ENGINEER P10 MD 35096 MSN 10024143
• PC ERAZER ENGINEER P10 MD 35096 MSN 10024648

• PC ERAZER ENGINEER P10 MD 35097 MSN 10024142
• PC ERAZER ENGINEER P10 MD 35097 MSN 10024571

• PC ERAZER ENGINEER P10 MD 35102 MSN 10024163
• PC ERAZER ENGINEER P10 MD 35102 MSN 10024164
• PC ERAZER ENGINEER P10 MD 35102 MSN 10024458
• PC ERAZER ENGINEER P10 MD 35102 MSN 10024830

• PC ERAZER ENGINEER P10 MD 35103 MSN 10024152
• PC ERAZER ENGINEER P10 MD 35103 MSN 10024153
• PC ERAZER ENGINEER P10 MD 35103 MSN 10024951

• PC ERAZER ENGINEER P10 MD 35104 MSN 10024154
• PC ERAZER ENGINEER P10 MD 35104 MSN 10024155
• PC ERAZER ENGINEER P10 MD 35104 MSN 10024456
• PC ERAZER ENGINEER P10 MD 35104 MSN 10025044

• PC ERAZER ENGINEER P10 MD 35106 MSN 10024156
• PC ERAZER ENGINEER P10 MD 35106 MSN 10024157

• PC ERAZER ENGINEER P10 MD 35107 MSN 10024159
• PC ERAZER ENGINEER P10 MD 35107 MSN 10024170
• PC ERAZER ENIGNEER P10 MD 35107 MSN 10025040

• PC ERAZER ENGINEER P10 MD 35108 MSN 10024171
• PC ERAZER ENGINEER P10 MD 35108 MSN 10024172
• PC ERAZER ENGINEER P10 MD 35108 MSN 10024980

• PC ERAZER ENGINEER P10 MD 35109 MSN 10024173
• PC ERAZER ENGINEER P10 MD 35109 MSN 10024174
• PC ERAZER ENGINEER P10 MD 35109 MSN 10025037

• PC ERAZER ENGINEER X10 MD 35111 MSN 10024067
• PC ERAZER ENGINEER X10 MD 35111 MSN 10024068

• PC ERAZER ENGINEER X10 MD 35156 MSN 10024254
• PC ERAZER ENGINEER X10 MD 35156 MSN 10025038

• PC ERAZER ENGINEER X10 MD 35157 MSN 10024257

• PC ERAZER ENGINEER P10 MD 35219 MSN 10024362
