SUCHE: Medion MD 35424 Bedienungsanleitung

[BEWUSSTscout]

Gibt es so etwas wie eine Bedienungsanleitung etc?

Ich will  wissen, in besondere im Inneren wo ich was umrüsten bzw. aufrüsten kann. Auch für was freie Steckplätze sind.

[Andi]

Hallo @BEWUSSTscout.

Ich konnte der Fachabteilung bezüglich der von uns verkauften Variationen dieses Rechners ein paar Informationen entlocken.

Prozessoren:
- Intel Core i7-12700H
- Intel Core i7-12650H
- Intel Core i7-12450H

Board Formfaktor:
mATX

Arbeitsspeicher:
- 2x DDR4 SO-DIMM Slot
- bis zu 32 GB

Grafikkarte:
- bis zu 75W (z.B. Arc A310)
- low profile

Netzwerk:
- Intel Wi-Fi 6E AX211 (inkl. Bluetooth 5.3)
- Gigabit LAN

LEDs:
- HDD LED
- Power LED

Frontanschlüsse:
- 2x USB 2.0 Typ-A
- 2x USB 3.2 Gen1 Typ-A
- 1x USB 3.2 Gen1 Typ-C
- 1x Mikrofon-In
- 1x Audio Line-out

Anschlüsse Rückseite:
- 2x USB 3.2 Gen2 Typ-A
- 2x USB 2.0 Typ-A
- 1x HDMI 1.4
- 1x DisplayPort 1.4
- RJ45 Gigabit LAN
- 1x Mikrofon-In
- 1x Audio Line-out

Alles was außerhalb dieser Spezifikation liegt, KANN funktionieren, muss aber nicht. Diesbezüglich habe ich leider keine Infos. Ich hoffe, dass dir diese Angaben trotzdem ein wenig weiterhelfen können.

Gruß - Andi

[BEWUSSTscout]

Hallo Andi,

ich habe jetzt erst deine Antwort gefunden, danke dafür.

Ich habe jedoch erneut nach dem Beitrag gesucht bei den ich auch zwischenzeitlich gelandet bin und ich mit 2 Dokumente laden konnte. Was mir jedoch noch immer fehlt, ist ein interner Plan wo was steckt, ausgetauscht und zusätzlich gesteckt werden kann, das war nicht enthalten.

Gruß

Alexander

[Andi]

Hallo @BEWUSSTscout.

Ein derartiger Plan ist aktuell leider nicht verfügbar.

Gruß - Andi

[Fishtown · Accepted solution]

Moin @BEWUSSTscout und willkommen

diese Info könnten dir nützlich sein, gehe auf die Medion Service Seite und gebe dort deine MSN Nummer ein:

https://www.medion.com/de/service/product-detail/10025203

dort bei technische Daten klickst du das Mainboard  PC MB Weibu T80 M12650H-D4 an.

Dort stehen alle Schnittstellen gelistet und wenn du runterscollst findest du ein Abbild vom Motherboard welches sich auch sehr schön vergrößern lässt.

Tschüss Fishtown

[BEWUSSTscout]

Danke für die bisherige Hilfe doch ich habe ein weiteres Problem. Ich will eine 2,5 SATA USB Festplatte einbauen das entsprechende Datenkabel habe ich Es fehlt aber das passende Stromkabel welches ich auf der Platine anschließen kann Neben den SATA Anschlüssen Ich habe bereits der Mainboard Hersteller angeschrieben habe auch schon ein Kabel bestellt was ich vermutet hatte aber bisher habe ich nicht das Richtige gefunden kannst du mir weiterhelfen wo ich ein solches Kabel besorgen kann beziehungsweise wie dieses Kabel genannt wird Es geht um den speziellen Stecker auf dem Mainboard.

[Fishtown]

Moin @BEWUSSTscout

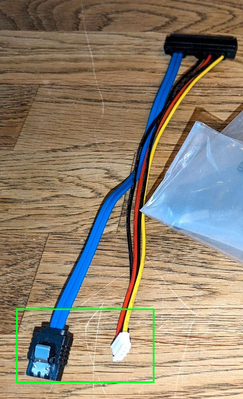

was meinst du mit :2,5 SATA USB Festplatte? sicherlich meinst du die ohne USB und suchst dieses Kabel:

günstig:

https://community.medion.com/t5/R%C3%A9seaux-Stockages/Cable-Alimentation-SATA/m-p/179990#M133

gebastelt:

https://community.medion.com/t5/Desktop-PC-All-In-One/Medion-T80-Slim-i7-12650H-PCI-Grafik/m-p/17889...

Alternative: Andere Lösung um eine M.2 SSD einzubauen:

https://community.medion.com/t5/Desktop-PC-All-In-One/Medion-Akoya-T80-SFF-MD35422-Einbau-2-5-Zoll-S...

Tshüss Fishtown
