Ausbaumöglichkeiten Medion P67088

Mit welchen Festplatten oder SSD kann der Medion P67088 erweitert werden. Sata Stecker sind vorhanden, aber keine mechanische Befestigungsmöglichkeit erkennbar.

1 AKZEPTIERTE LÖSUNG

Akzeptierte Lösungen
made
Trainee
Nachricht 5 von 5
1.456 Aufrufe
Nachricht 5 von 5
1.456 Aufrufe

Moin Fishtown,



vielen Dank für Deine ausführlichen Erklärungen und Zeichnungen.

Damit habe ich jetzt mehr als genügend Möglichkeiten meinen Rechner zu erweitern.



MfG Made

Lösung in ursprünglichem Beitrag anzeigen

4 ANTWORTEN 4
Fishtown
Superuser
Nachricht 2 von 5
1.493 Aufrufe
Nachricht 2 von 5
1.493 Aufrufe

Moin @made

auf dem Board ist eine M.2 SSD PCIe schon verbaut und da ist ein weiterer freier Slot für eine M.2 SSD SATA.

oder mit einer Adapterkarte eingesteckt im Slot PCIe x1 noch weitere M.2 SSD PCIe unterbringen.

In wie weit HDD oder SSD 2,5" Platz haben so müsstest du vom Innenleben ein Bild einstellen damit man dazu mehr schreiben kann, wo man eventuell etwas befestigen könnte.

Tschüss Fishtown

--------------------------------------------------------------------------------------------------------------------------------------------------------
Alles was man lange genug, konsequent mit System durchführt, führt zwangsläufig zum Erfolg.
made
Trainee
Nachricht 3 von 5
1.484 Aufrufe
Nachricht 3 von 5
1.484 Aufrufe

Moin Fishtown,

vielen Dank für die Info. Den zweiten M.2 SSD SATA Anschluss habe ich unterhalb der DRAMs gefunden. Da will ich eine

SAMSUNG 970 EVO Plus Festplatte Retail, 2 TB SSD M.2 via NVMe, intern einbauen (Kosten ca. 100 €).



Hier ist das Motherboard abgebildet:

https://www.ecs.com.tw/en/Product/Motherboard/B660H7-M20/gallery#&gid=1&pid=1



Weitere Steckmöglichkeiten habe ich noch nicht entdecken können.



Hier das Innenleben mit den beiden weiteren SATA-Steckern.


Was könnte ich hier verbauen (evtl. günstiger als die SSD)?

MfG Made

Fishtown
Superuser
Nachricht 4 von 5
1.467 Aufrufe
Nachricht 4 von 5
1.467 Aufrufe

Moin @made

der zweite M.2 SSD Slot ist eine SATA Ausführung , eine PCIe wird dort nicht erkannt da das ein anderes Protokoll ist.

Schau in deinen Verlinkung zum Board im Manual/eDM nach unter "Download."

Auch findest du dort den Slot "PCI Express x1 Gen3 slot" und wo er auf dem Board zu finden ist , in diese kannst du mit einer Adapterkarte

eine M.2 SSD PCIe einbauen.

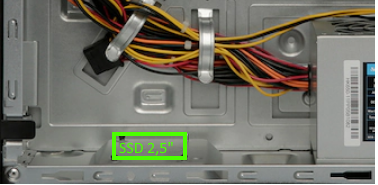

Wenn du den ganzen Rechner betrachtest kannst du eine SSD 2,5" hier einbauen:

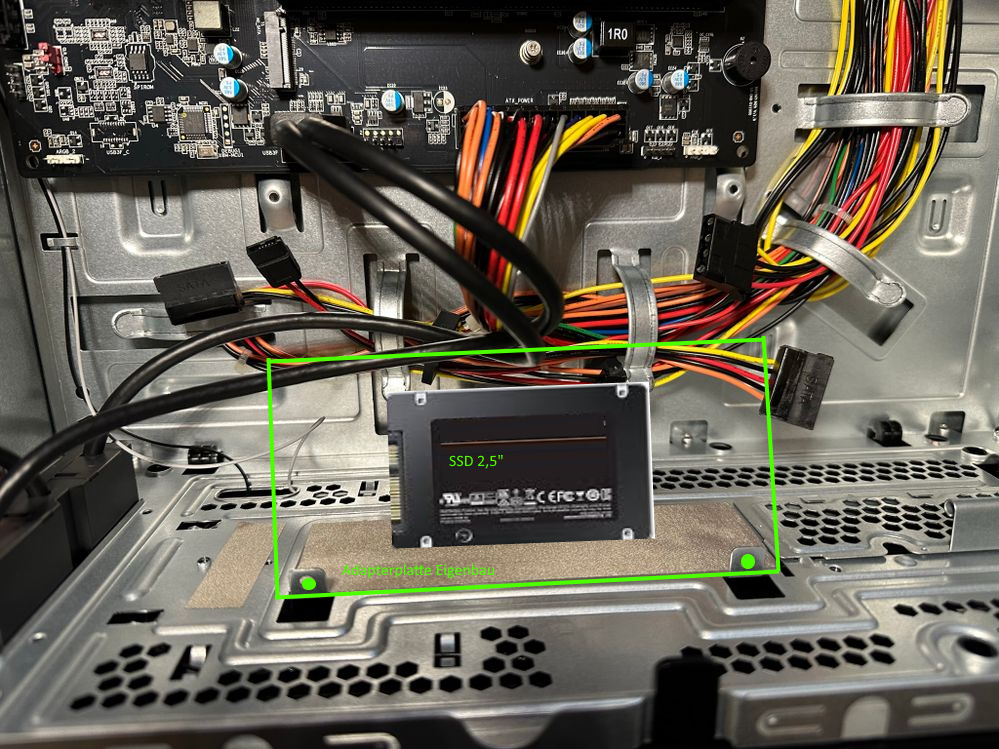

oder wenn du handwerklich Talent hast, fertige dir eine Adapterplatte selber an aus Acrylglas (eine dünnes Frühstücksbrett aus Kunstoff geht auch),

befestige sie an den beiden vorhandenen Laschen . auf der Platte schraubst du die SSD 2,5". Datenkabel musst du dann noch besorgen.


Tschüss Fishtown

--------------------------------------------------------------------------------------------------------------------------------------------------------
Alles was man lange genug, konsequent mit System durchführt, führt zwangsläufig zum Erfolg.
made
Trainee
Nachricht 5 von 5
1.457 Aufrufe
Nachricht 5 von 5
1.457 Aufrufe

Moin Fishtown,



vielen Dank für Deine ausführlichen Erklärungen und Zeichnungen.

Damit habe ich jetzt mehr als genügend Möglichkeiten meinen Rechner zu erweitern.



MfG Made
