ich habe msi -ms-7646 und möchte dieses mainboard. in ein neues usb3 mit dockingstation,einbauen.

GELÖST
2 ANTWORTEN 2
A3p6kTv
Apprentice
Nachricht 1 von 3
51.634 Aufrufe
Nachricht 1 von 3
51.634 Aufrufe

ich habe msi -ms-7646 und möchte dieses mainboard. in ein neues usb3 mit dockingstation,einbauen.

leider habe ich keine unterlagen mehr.ich weiss nicht,wo ich die stecker--power led,atx sw und audio,anschliessen soll, bitte um hilfe--gruss jürgen

1 AKZEPTIERTE LÖSUNG

Akzeptierte Lösungen
Rex
Community Manager
Community Manager
Nachricht 2 von 3
53.472 Aufrufe
Nachricht 2 von 3
53.472 Aufrufe

Hallo @A3p6kTv

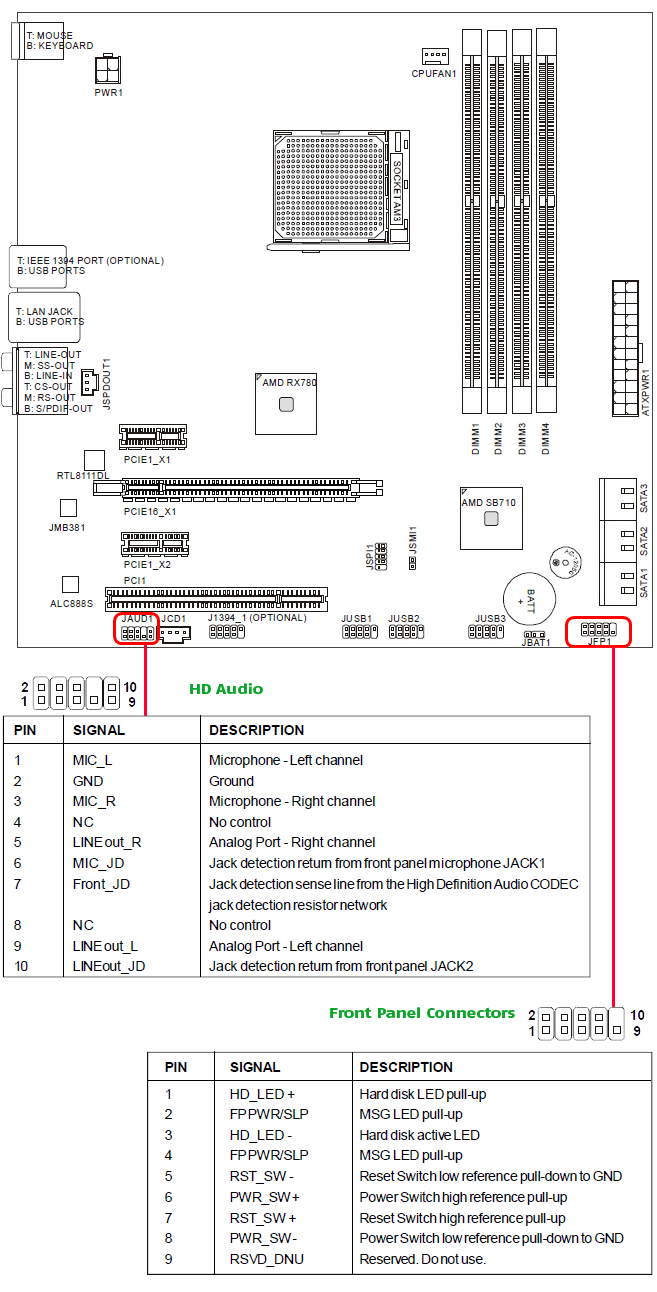

vielleicht hilft dir ja das folgende Layout-Diagramm weiter.
Beachte aber, dass das Board kein USB 3.0 unterstützt.

MS7646_v1.0


Rex

MEDION AG - A Lenovo Company • Web: www.medion.de • Community: community.medion.com • Facebook: www.facebook.com/MEDIONDeutschland

Bitte belohne hilfreiche Antworten mit Kudos und markiere die beste Antwort/Lösung mit Als Lösung akzeptieren.

Lösung in ursprünglichem Beitrag anzeigen

2 ANTWORTEN 2
Rex
Community Manager
Community Manager
Nachricht 2 von 3
53.473 Aufrufe
Nachricht 2 von 3
53.473 Aufrufe

Hallo @A3p6kTv

vielleicht hilft dir ja das folgende Layout-Diagramm weiter.
Beachte aber, dass das Board kein USB 3.0 unterstützt.

MS7646_v1.0


Rex

MEDION AG - A Lenovo Company • Web: www.medion.de • Community: community.medion.com • Facebook: www.facebook.com/MEDIONDeutschland

Bitte belohne hilfreiche Antworten mit Kudos und markiere die beste Antwort/Lösung mit Als Lösung akzeptieren.
A3p6kTv
Apprentice
Nachricht 3 von 3
51.615 Aufrufe
Nachricht 3 von 3
51.615 Aufrufe

danke dir,werde es probieren--gruss   jürgen
